Là một công ty chuyên về phụ kiện PVC , chúng tôi nhận được rất nhiều câu hỏi về phụ kiện. Những câu hỏi này thường liên quan đến kích thước và kích thước lắp đặt đường ống, điều này có ý nghĩa vì những chủ đề đó có thể gây nhầm lẫn. Các câu hỏi khác là về bản thân các phụ kiện và mục đích sử dụng của chúng. Khả năng tương thích và kiến thức chung về lắp đặt đường ống có thể khiến bạn cảm thấy cần phải tiếp thu rất nhiều khi mới làm quen với thế giới PVC. Nếu bạn đang cố gắng mở rộng kiến thức về PVC của mình, bạn có thể sử dụng bài đăng trên blog này làm hướng dẫn nghiên cứu về lắp đặt đường ống. Hướng dẫn này phác thảo tất cả các loại phụ kiện PVC chính cũng như cách thức và lý do sử dụng chúng. Đây là một bài viết dài, vì vậy hãy sử dụng danh sách nội dung bên dưới để chuyển đến phần bạn cần.
- Phụ kiện PVC là gì và chúng được sử dụng ở đâu
- Các loại phụ kiện và biểu đồ nhận dạng
- Kích thước ống PVC và phụ kiện
- Đầu nối ren so với phụ kiện trượt
- Phụ kiện khuỷu tay và uốn ống nước thông thường
- Khớp nối, hộp giảm tốc và đầu nối ống
- Phụ kiện có mặt bích và định mức áp suất
- Ống PVC đen và vật liệu đặc biệt
- phụ kiện PVC compared with HDPE fittings
- Lắp đặt hệ thống ống nước PVC
- Tên và thuật ngữ phù hợp thoát nước
- Giải pháp lắp đặt PE và PVC
- Câu hỏi thường gặp
Phụ kiện PVC là gì và chúng được sử dụng ở đâu
Ống nối PVC là một thành phần nhựa đúc dùng để kết nối, chuyển hướng, phân nhánh, thu nhỏ hoặc bịt kín các phần ống PVC trong hệ thống đường ống. Cùng với nhau, các bộ phận ống PVC và phụ kiện PVC tạo thành phần lớn các đường cấp nước sinh hoạt, mạng lưới tưới tiêu, hệ thống thoát nước thải và nhiều dây chuyền xử lý công nghiệp nhẹ. Lý do ống PVC trở nên phổ biến đến vậy là do một danh sách ngắn các đặc tính thực tế: nó chống ăn mòn và tích tụ cặn, nó nhẹ so với ống kim loại, nó có kích thước nhất quán từ mẻ này sang mẻ khác và dễ cắt, nối và sửa chữa mà không cần thiết bị nặng chuyên dụng.
Ống và phụ kiện nước PVC được sản xuất theo tiêu chuẩn kích thước được công nhận sao cho ống từ một dây chuyền sản xuất này phù hợp với một phụ kiện từ dây chuyền sản xuất khác, miễn là cả hai đều có cùng kích thước danh nghĩa và loại lịch trình. Sự tiêu chuẩn hóa đó chính là điều tạo nên một hướng dẫn học lắp ống cái này hữu ích vì một khi bạn hiểu các quy ước đặt tên và logic định cỡ, logic tương tự sẽ được áp dụng trên các khuỷu tay, tees, khớp nối, bộ giảm tốc, bộ điều hợp, mũ và khớp nối.
Hướng dẫn này trình bày về các danh mục chính của phụ kiện PVC, cách đo kích thước ống PVC và phụ kiện, sự khác biệt giữa kết nối kiểu ren và kiểu trượt, cũng như cách so sánh PVC với hệ thống ống HDPE và phụ kiện HDPE cho các dự án có thể xem xét cả hai loại vật liệu. Các biểu đồ và bảng tham chiếu được bao gồm xuyên suốt để giúp quét thông tin kích thước dễ dàng hơn.
chung Lắp PVC Các loại và biểu đồ nhận dạng
Các phụ kiện ống PVC khác nhau được định hình cho các công việc khác nhau trong đường ống. Một số thay đổi hướng dòng chảy, một số chia một đường thành hai hoặc nhiều nhánh và một số chỉ đơn giản là nối, giảm hoặc đóng một đầu ống. Danh sách bên dưới bao gồm các loại phụ kiện xuất hiện thường xuyên nhất khi mọi người tìm kiếm các loại phụ kiện PVC hoặc cố gắng khớp hình dạng mà họ đang quan tâm với một cái tên.
Khuỷu tay
Khuỷu tay thay đổi hướng chạy của đường ống, phổ biến nhất là 90 độ hoặc 45 độ. Khuỷu tay là một trong những khuỷu tay ống nước được các nhà thầu PVC đặt hàng thường xuyên nhất vì hầu hết mọi hoạt động đều cần ít nhất một lần thay đổi hướng.
Áo phông
Điểm phát bóng chia một đường thành một nhánh, tạo thành hình chữ T. Ống nối được sử dụng ở bất cứ nơi nào mà một đường cấp hoặc thoát nước cần cấp nguồn theo hai hướng, chẳng hạn như nơi một nhánh cố định rời khỏi đường chính.
Khớp nối
Khớp nối là một phụ kiện nối ống ngắn, thẳng được sử dụng để nối hai đoạn ống dài theo đường thẳng, kéo dài đường dây hoặc sửa chữa một đoạn bị hư hỏng.
Bộ giảm tốc và ống lót giảm tốc
Một bộ giảm tốc, đôi khi được lắp đặt như một ống lót giảm tốc, giảm một đường từ kích thước danh nghĩa lớn hơn xuống kích thước danh nghĩa nhỏ hơn hoặc tăng nó lên theo hướng ngược lại.
Bộ điều hợp
Bộ điều hợp transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Thánh giá
Một cây thánh giá có bốn lỗ được sắp xếp theo hình dấu cộng và được sử dụng ít thường xuyên hơn một cây phát bóng, thường là khi hai đường nhánh cần rời khỏi đường chạy chính ở cùng một điểm.
Mũ và phích cắm
Một nắp vừa khít bên ngoài đầu ống để bịt kín, trong khi nút cắm ren hoặc vừa khít với bên trong lỗ khớp nối. Cả hai đều được sử dụng để đóng các đường dây không sử dụng, dù là tạm thời trong quá trình xây dựng hay vĩnh viễn.
Công đoàn
Mối nối cho phép một đoạn ống được ngắt kết nối và kết nối lại mà không cần cắt, điều này rất hữu ích ở bất kỳ nơi nào dự kiến có thể tiếp cận dịch vụ hoặc thay thế trong tương lai.
| Loại lắp | Chức năng điển hình | chung Connection Style |
|---|---|---|
| Khuỷu tay 90 và 45 độ | Thay đổi hướng dòng chảy | Trượt hoặc ren |
| Áo thun | Phân nhánh một đường theo hai hướng | Trượt hoặc ren |
| Khớp nối | Nối hai chiều dài ống một cách thẳng thắn | Trượt |
| Giảm tốc / Bushing | Tăng hoặc giảm kích thước một dòng | Trượt hoặc ren |
| Bộ chuyển đổi | Chuyển tiếp giữa trượt và ren | Hỗn hợp |
| mũ lưỡi trai | Bịt kín bên ngoài đầu ống | Trượt hoặc ren |
| Liên minh | Cho phép ngắt kết nối và kết nối lại dịch vụ | Có ren |

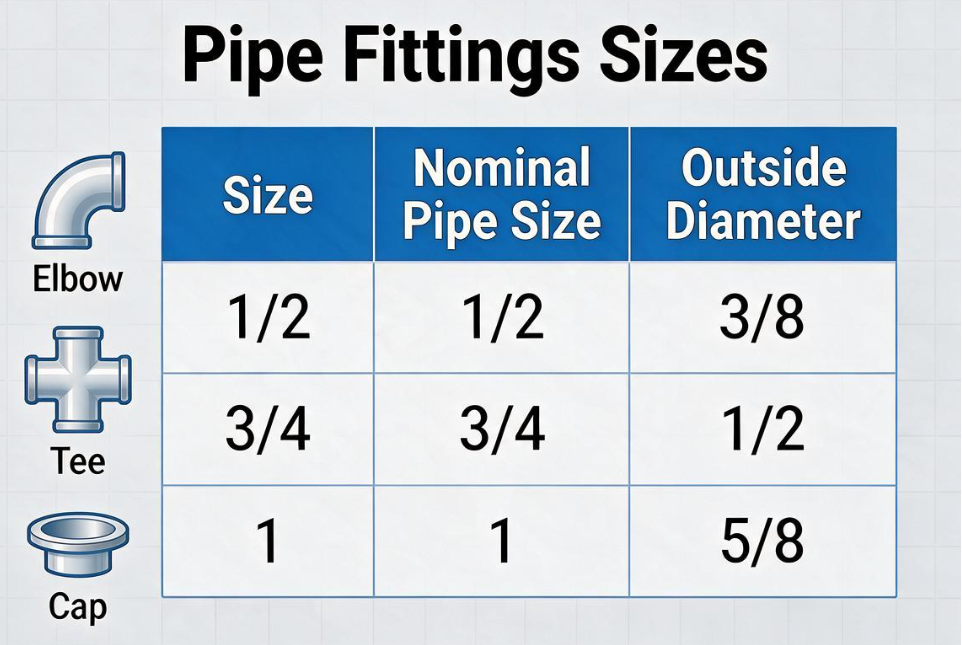

Kích thước ống và phụ kiện PVC: Tham khảo kích thước lịch trình 40
Việc xác định đúng kích thước của phụ kiện ống PVC Lịch trình 40 quan trọng hơn hầu hết các phần khác của dự án đường ống, bởi vì phụ kiện có kích thước phù hợp với đường kính bên ngoài cụ thể chứ không phải theo số tròn được in trên hộp. Kích thước danh nghĩa là nhãn, trong khi đường kính ngoài là số đo mà ổ cắm phù hợp thực sự được đúc để chấp nhận. Sự nhầm lẫn giữa hai điều này là lý do phổ biến nhất khiến khớp nối không trượt trên đường ống.
Kích thước ống nhựa PVC dạng ống lồng, nghĩa là ống được thiết kế để chuyển từ kích thước danh nghĩa này sang kích thước danh nghĩa tiếp theo thông qua các phụ kiện giảm tốc, tuân theo logic đường kính bên ngoài giống nhau, do đó, khi một kích thước được xác nhận, phần còn lại của quá trình chạy ống lồng có thể được lên kế hoạch từ bảng tham chiếu bên dưới.
| Kích thước danh nghĩa | Đường kính ngoài (trong) | Độ dày thành trung bình (in) |
|---|---|---|
| 1/2 trongch | 0.840 | 0.109 |
| 3/4 trongch | 1.050 | 0.113 |
| 1 trongch | 1.315 | 0.133 |
| 1-1/2 trongch | 1.900 | 0.145 |
| 2 trongch | 2.375 | 0.154 |
| 3 trongch | 3.500 | 0.216 |
| 4 trongch | 4.500 | 0.237 |
Đường kính ngoài tính bằng inch theo kích thước ống danh nghĩa, Bảng 40 PVC
Độ dày thành trung bình tính bằng inch khi kích thước ống danh nghĩa tăng lên, Bảng 40 PVC
Đầu nối PVC có ren so với phụ kiện trượt
Trong số các loại kết nối ống nước phổ biến được sử dụng trong hệ thống ống nước PVC, có hai phương pháp bao gồm phần lớn việc lắp đặt: phụ kiện trượt hàn dung môi và phụ kiện ren. Việc lựa chọn giữa chúng phụ thuộc vào việc khớp cần phải cố định hay tháo rời.
Phụ kiện trượt (hàn dung môi)
Các phụ kiện trượt trên PVC được nối bằng cách sử dụng xi măng dung môi, chất này kết hợp hóa học các bề mặt ống và phụ kiện thành một mảnh duy nhất sau khi được xử lý. Phương pháp này tạo ra mối nối cố định, thường chống rò rỉ và là phương pháp tiêu chuẩn cho hầu hết các đường ống được chôn, giấu hoặc cố định.
Phụ kiện PVC có ren
Kết nối ống nhựa PVC có ren sử dụng ren đúc kết hợp với keo dán ren hoặc băng keo. Đầu nối PVC có ren thường được sử dụng khi đường dây cần kết nối với van, máy bơm, đồng hồ đo hoặc bộ phận khác phải có thể tháo rời để bảo trì. Không nên siết chặt các mối nối ren của ống nhựa PVC quá mức vì sợi PVC giòn hơn sợi kim loại và mô-men xoắn quá mức có thể làm nứt khớp nối.
| Yếu tố | Trượt On / Solvent Weld | Có ren |
|---|---|---|
| Có thể tháo rời | Không, vĩnh viễn một khi được chữa khỏi | Có, có thể tháo rời |
| Sử dụng điển hình | Chạy chôn hoặc cố định | Van, máy bơm, đồ đạc |
| Phương pháp lắp ráp | Xi măng lót và dung môi | Băng keo hoặc dán |
Phụ kiện khuỷu tay PVC và các ống uốn ống nước thông thường: Tổng quan về kỹ thuật
Khớp nối khuỷu tay bằng nhựa PVC là một trong những bộ phận được sử dụng thường xuyên nhất trong mọi hoạt động và việc hiểu các loại ống uốn cong và phụ kiện phổ biến sẽ giúp ích khi lập kế hoạch bố trí hoặc đọc danh sách các bộ phận. Các đường uốn cong PVC tiêu chuẩn có một tập hợp nhỏ các góc chung, mỗi góc phù hợp với nhu cầu bố trí khác nhau.
- Khuỷu tay 90 độ, được sử dụng để thay đổi hướng hoàn toàn, chẳng hạn như chuyển đường từ tường thành đường chạy trên sàn
- Khuỷu tay 45 độ, được sử dụng khi thay đổi hướng nhẹ nhàng hơn làm giảm nhiễu loạn dòng chảy
- Khuỷu tay 22,5 độ, được sử dụng để quét dài, từ từ, thường là trong các đường thoát nước
- Cút đường, có một đầu trượt và một đầu định vị, cho phép nó kết nối trực tiếp với một khớp nối khác mà không cần cuống ống ngắn
Hình ảnh cấu trúc đơn giản của đường ống đi vào ổ cắm ở khớp khuỷu
Khớp nối, Reducers and Pipe Connectors for Joining PVC Pipe
Khớp nối PVC là loại đầu nối ống đơn giản nhất hiện có, nối hai đầu ống theo một đường thẳng mà không thay đổi kích thước hoặc hướng. Đối với các dự án chỉ cần nối các đoạn PVC với PVC mà không thay đổi vật liệu ống, khớp nối thẳng trơn thường là lựa chọn trực tiếp nhất. Khớp nối sửa chữa, không có gờ dừng bên trong, được thiết kế để trượt hoàn toàn vào một đầu ống trước khi tập trung vào phần bị cắt hoặc hư hỏng, rất hữu ích khi không có chỗ để xoay ống vào đúng vị trí.
Khi hai kích thước ống khác nhau cần gặp nhau, một ống lót giảm tốc hoặc giảm tốc sẽ đẩy đường ống xuống hoặc lên. Đầu nối ống nhựa được sử dụng làm bộ chuyển đổi cũng có thể chuyển từ dạng trượt sang ren hoặc từ PVC sang kiểu lắp tương thích khác tại một điểm chuyển tiếp duy nhất. Vì độ dày thành tăng theo cấp áp suất cũng như kích thước danh nghĩa nên cần kiểm tra cả hai kích thước trước khi đặt mua khớp nối ống nhựa cho đường dây điều áp.
Độ dày thành gần đúng tính bằng inch, Bảng 40 so với Bảng 80, chỉ để tham khảo
Phụ kiện PVC định mức áp suất và kết nối mặt bích
Các phụ kiện ống nhựa PVC áp suất được đánh giá kết hợp với đường ống mà chúng được lắp đặt, vì áp suất mà hệ thống có thể xử lý phụ thuộc vào độ dày thành, nhiệt độ và lịch trình hoặc loại áp suất cụ thể được sử dụng. Lịch trình 40 và Lịch trình 80 là hai loại áp suất phổ biến nhất cho hệ thống hàn ren và hàn dung môi, với Lịch trình 80 cung cấp các bức tường dày hơn ở cùng kích thước danh nghĩa cho các ứng dụng có áp suất cao hơn hoặc ứng suất cơ học cao hơn.
Các phụ kiện đường ống có mặt bích bằng nhựa PVC sử dụng kết nối bắt vít, đệm kín thay vì xi măng dung môi hoặc ren, điều này khiến chúng trở thành lựa chọn thiết thực ở bất kỳ nơi nào đường dây cần kết nối với máy bơm, van, bể chứa hoặc một thiết bị khác có thể cần phải tháo ra để bảo trì. Các mối nối mặt bích cũng có ý nghĩa ở những đường kính lớn, nơi việc hàn bằng dung môi trở nên không thực tế để thực hiện một cách đáng tin cậy trên hiện trường.
Ống PVC đen và các vật liệu PVC đặc biệt khác
Ống nhựa PVC màu đen thường được pha chế thêm cacbon đen để cải thiện khả năng chống tiếp xúc với tia cực tím, khiến nó trở thành lựa chọn phổ biến cho các hoạt động trên mặt đất, ống dẫn điện và lắp đặt ngoài trời tiếp xúc trực tiếp với ánh sáng mặt trời trong thời gian dài. Ống PVC trắng hoặc xám tiêu chuẩn cũng có thể được bảo vệ bằng sơn hoặc lớp bọc bên ngoài khi phải chạy ngoài trời, nhưng PVC đen thường được chọn đặc biệt để giảm bớt bước bổ sung đó.
Phụ kiện PVC so với phụ kiện HDPE
Ống PVC và ống HDPE đều là những vật liệu ống nhựa phổ biến, nhưng chúng được nối khác nhau và phù hợp với các cấu hình dự án hơi khác nhau. Các kết nối lắp PVC dựa vào hàn hoặc ren bằng dung môi, cả hai đều có thể được hoàn thành bằng dụng cụ cầm tay và bước xử lý hoặc hàn kín ngắn. Các kết nối khớp nối HDPE thường dựa vào phản ứng tổng hợp nhiệt, phản ứng tổng hợp đối đầu hoặc phản ứng tổng hợp điện, liên kết chính vật liệu thay vì dán hoặc luồn chúng lại với nhau và thường yêu cầu thiết bị nhiệt hạch chuyên dụng.
Vì ống HDPE linh hoạt hơn ống PVC nên nó chịu được chuyển động của mặt đất và thường có thể di chuyển quanh các chướng ngại vật nhỏ với ít phụ kiện hơn. Ngược lại, hệ thống ống PVC và phụ kiện PVC rất cứng, giúp chạy thẳng và có thể dự đoán được, đồng thời có thể đơn giản hóa cách bố trí trong các công trình lắp đặt có cấu trúc, trên mặt đất hoặc bên trong.
So sánh tương đối chung nhằm mục đích tham khảo; hiệu suất thực tế phụ thuộc vào công thức, nhiệt độ và điều kiện lắp đặt
Không có vật liệu nào có thể thay thế phổ biến cho vật liệu kia. Hệ thống lắp đặt PVC có xu hướng phù hợp với hệ thống ống nước nội thất, tưới tiêu và nhiều ứng dụng thoát nước, trong khi hệ thống ống nhựa HDPE và ống nối HDPE thường được lựa chọn cho đường ống dẫn nước ngầm, phân phối khí đốt và các dự án có tính linh hoạt và hợp nhất, chạy tự do là một lợi thế.
Lắp đặt hệ thống ống nước PVC: Cân nhắc từng bước
Đây không phải là cách thực hiện hệ thống ống nước PVC hoàn chỉnh, vì điều kiện địa điểm và mã hệ thống ống nước địa phương luôn được ưu tiên, nhưng trình tự chung bên dưới phác thảo cách lắp ráp hệ thống ống nước PVC thường khi có sẵn đường ống và phụ kiện.
- Đo đường chạy và đánh dấu đường ống, tính đến độ sâu mà đường ống sẽ lắp vào mỗi ổ cắm phù hợp
- Cắt ống vuông bằng máy cắt ống hoặc cưa răng nhỏ
- Mài lại phần đầu đã cắt và vát nhẹ cạnh để nó nằm đều trong ổ cắm
- Làm khô bố cục trước khi áp dụng bất kỳ loại xi măng nào, kiểm tra các góc và hướng lắp
- Áp dụng sơn lót nếu cần, tiếp theo là xi măng dung môi vào cả đầu ống và ổ cắm phụ kiện
- Chèn ống với một vòng xoắn nhẹ và giữ nó đúng vị trí trong thời gian cài đặt do nhà sản xuất khuyến nghị
- Cho phép thời gian bảo dưỡng đầy đủ được nhà sản xuất xi măng liệt kê trước khi tạo áp lực hoặc thử nghiệm dây chuyền
- Kiểm tra áp suất hoặc kiểm tra dòng chảy việc lắp đặt hệ thống ống nước PVC đã hoàn thành trước khi nó được che phủ hoặc đóng lại
Việc tuân theo trình tự này theo thứ tự quan trọng, vì bỏ qua bước lắp khô là một trong những lý do phổ biến nhất khiến người lắp đặt kết thúc bằng việc gắn khớp nối ở góc sai.
Tên lắp ống thoát nước và thuật ngữ lắp ống chung
Tên phụ kiện đường ống thoát nước có thể hơi khác so với tên phụ kiện áp suất, vì phụ kiện thông hơi thoát nước thải được định hình để giữ cho chất thải chảy trơn tru thay vì giữ áp suất. Danh sách dưới đây bao gồm các thuật ngữ thường xuất hiện khi đọc danh sách các bộ phận thoát nước hoặc so sánh các loại phụ kiện đường ống khác nhau.
| kỳ hạn | Mô tả |
|---|---|
| Áo vệ sinh | Một chiếc tee có nhánh cong nhẹ, được sử dụng trong đường thoát nước để giảm nguy cơ nhiễu loạn và tắc nghẽn |
| Wye Lắp | Một khớp nối nhánh hình chữ Y nối một đường ở một góc chứ không phải ngang |
| phụ kiện làm sạch | Một phụ kiện có phích cắm có thể tháo rời giúp tiếp cận để thông đường thoát nước bị tắc |
| Lắp lỗ thông hơi | Kết nối đường thoát nước với ống thông hơi để giúp cân bằng áp suất không khí trong hệ thống |
| Bộ chuyển đổi bẫy | Kết nối bẫy cố định với đường thoát nước bên dưới nó |
| Bushing | Một khớp nối giảm giúp giảm kích thước lỗ bên trong một khớp nối khác |
Giải pháp lắp PE và PVC từ Jiangyin Huada
Tô màu thế giới của bạn với sự xuất sắc và đổi mới. Jiangyin Huada là nguồn đáng tin cậy cung cấp masterbatch màu cao cấp, ống và phụ kiện nhựa chất lượng cao. Cam kết của chúng tôi đối với ngành đường ống và đường ống, sự tập trung vào sự đa dạng của sản phẩm, tầm quan trọng của chúng tôi đối với chất lượng sản phẩm và sự cống hiến của chúng tôi đối với các hoạt động môi trường và phát triển bền vững đã giúp thương hiệu của chúng tôi được công nhận theo thời gian. Sản phẩm của chúng tôi đã nhận được sự tin tưởng của khách hàng qua nhiều dự án và thương hiệu của chúng tôi đã gắn liền với độ tin cậy.
Là nhà sản xuất ống PE OEM chuyên nghiệp và nhà máy sản xuất ống PE, câu chuyện thương hiệu của chúng tôi là một trong những câu chuyện về sự tiến bộ và đổi mới không ngừng. Chúng tôi mong muốn tiếp tục tạo ra giá trị cho khách hàng và đóng góp vào sự phát triển của ngành đường ống, được hướng dẫn bởi nỗ lực bền vững và các nguyên tắc nhất quán.
Phụ kiện PVC: Câu hỏi thường gặp
Q1. Phụ kiện PVC dùng để làm gì
phụ kiện PVC are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Q2. Những loại phụ kiện PVC nào có sẵn
chung PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3. Những kích cỡ của phụ kiện PVC được cung cấp
phụ kiện PVC are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. Các phụ kiện PVC được kết nối với ống PVC như thế nào
Hầu hết các phụ kiện PVC được kết nối bằng xi măng dung môi, tạo ra mối nối chắc chắn, chống rò rỉ. Một số phụ kiện cũng có sẵn với các phương pháp kết nối ren, nén hoặc khác tùy thuộc vào ứng dụng.
Q5. Ưu điểm của phụ kiện PVC là gì
phụ kiện PVC are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Q6. Lựa chọn phụ kiện PVC phù hợp như thế nào
Nên lựa chọn phụ kiện PVC chính xác dựa trên kích thước ống, loại kết nối, định mức áp suất, nhiệt độ, chất lỏng hoặc môi trường và môi trường ứng dụng. Chia sẻ thông số kỹ thuật đường ống và yêu cầu ứng dụng giúp xác định loại phụ kiện phù hợp dễ dàng hơn.
